Diseño e ingeniería HVAC: 5 etapas | Mundo Frío HVAC

El diseño e ingeniería HVAC es el proceso de analizar un proyecto, calcular sus necesidades térmicas y definir equipos, redes, controles y planos para climatización, ventilación y aire acondicionado. Su objetivo es lograr confort, calidad del aire, eficiencia energética, seguridad y cumplimiento técnico en edificaciones comerciales e industriales.

¿Qué incluye el diseño e ingeniería HVAC?

El alcance depende del tipo de edificio, su uso y las condiciones de operación. En términos generales, incluye:

• Levantamiento de necesidades y características del proyecto.
• Cálculo de cargas térmicas y caudales de aire.
• Selección de equipos como Mini-Split, VRF, chillers, manejadoras o unidades paquete.
• Diseño de ductos, tuberías, aislamiento, drenajes y controles.
• Planos, especificaciones técnicas, presupuesto y documentación para instalación.

Para una empresa o constructora, una ingeniería HVAC bien desarrollada reduce cambios durante la obra y facilita la coordinación con arquitectura, estructura, electricidad y redes hidrosanitarias.

¿Cuáles son las etapas de un proyecto HVAC?

1. Recolección de información

El proceso comienza con los planos arquitectónicos, ubicación, orientación, materiales, ocupación, horarios de uso y requerimientos del cliente. También se revisan cargas internas como iluminación, equipos, personas y procesos industriales.

Cuando el proyecto ya existe, una visita técnica permite validar dimensiones, rutas disponibles, condiciones eléctricas y espacios para equipos. Esta etapa evita diseñar con supuestos incorrectos.

2. Cálculo de cargas y necesidades

El cálculo determina cuánto calor debe retirarse o aportarse en cada zona. Además, define la ventilación necesaria para mantener una adecuada calidad del aire interior.

Los resultados deben considerar el clima local, la exposición solar, la ocupación y el uso de cada espacio. En Colombia, estos factores pueden variar considerablemente entre ciudades y tipos de edificación.

3. Selección de tecnología y equipos

Con las cargas definidas, se comparan alternativas según eficiencia, inversión inicial, mantenimiento, disponibilidad y posibilidad de crecimiento. Por ejemplo, un sistema VRF puede ser conveniente cuando se necesitan múltiples zonas independientes; un Mini-Split puede funcionar en espacios individuales o proyectos de menor complejidad.

La selección no debe basarse únicamente en la capacidad nominal. También deben revisarse niveles de ruido, refrigerante, controles, redundancia y condiciones de operación.

Coordinación, documentación y ejecución

4. Diseño de redes y coordinación interdisciplinaria

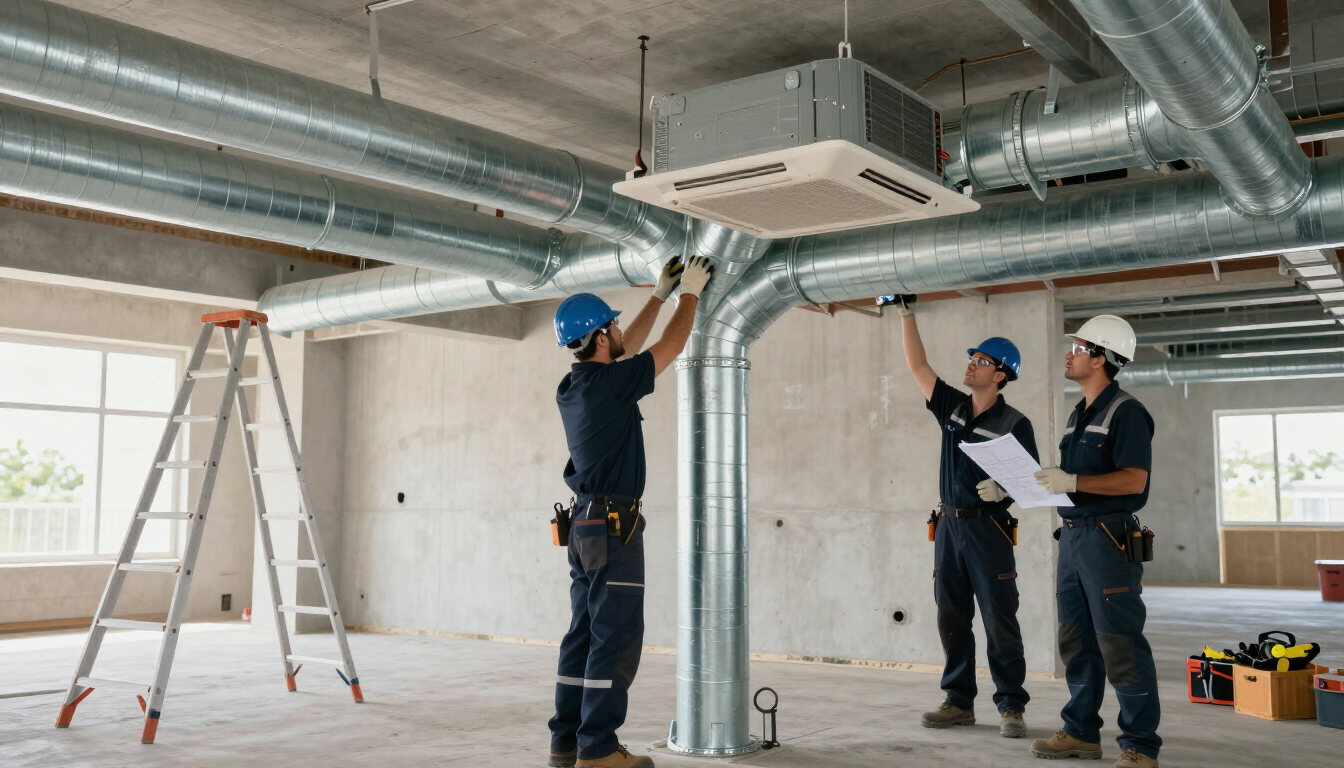

En esta fase se ubican equipos, ductería, tuberías de cobre, rejillas, difusores, extractores, controles y puntos eléctricos. La coordinación BIM o en planos ayuda a detectar interferencias antes de comenzar la instalación.

También se verifica el acceso para mantenimiento, la evacuación de condensados, el aislamiento térmico y la seguridad de las unidades. Un diseño que no contempla operación y mantenimiento puede generar costos innecesarios después de la entrega.

5. Planos, especificaciones y puesta en marcha

La documentación final debe permitir cotizar, instalar, inspeccionar y operar el sistema. Normalmente incluye planos, diagramas, memorias de cálculo, fichas técnicas, cantidades de obra y criterios de pruebas.

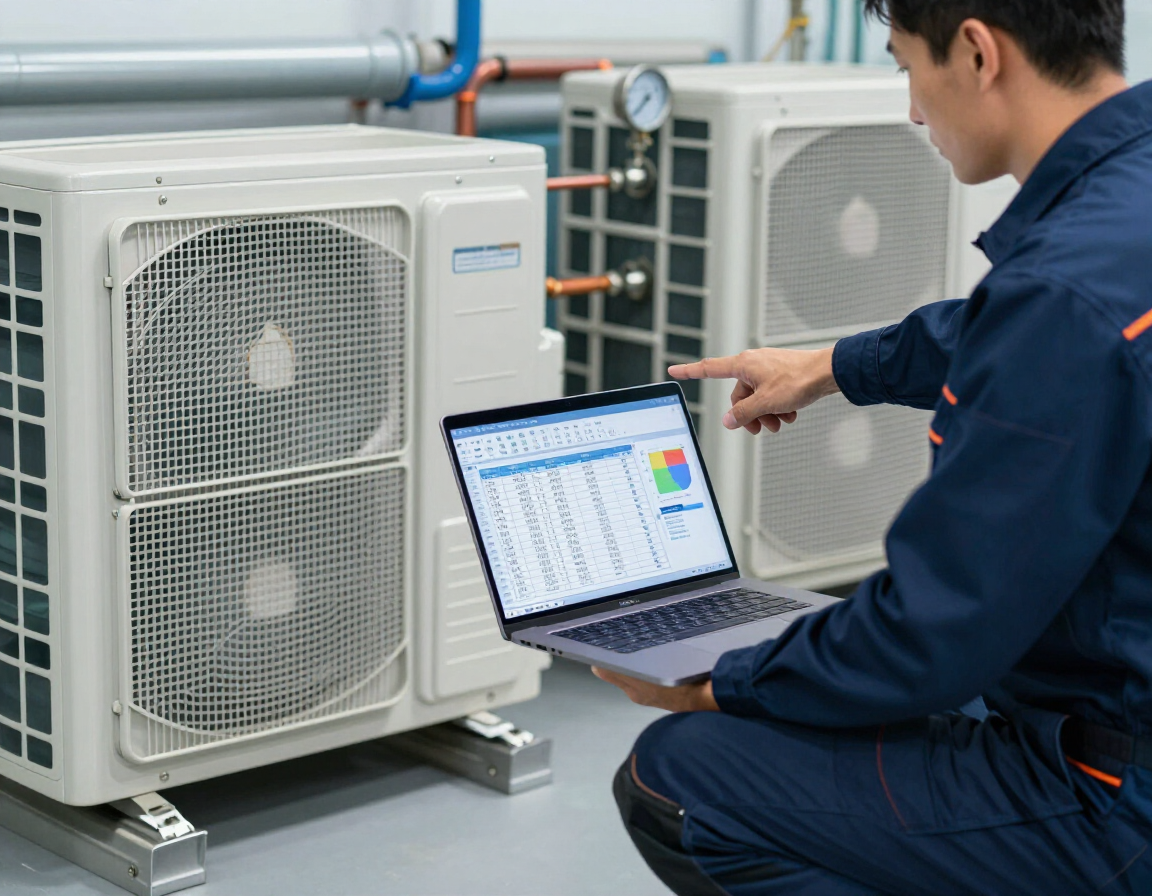

Durante la puesta en marcha se revisan caudales, temperaturas, presiones, controles y funcionamiento general. Las pruebas y el balanceo confirman que el sistema entrega el desempeño esperado.

¿Cómo elegir un especialista en ingeniería HVAC?

Antes de contratar, conviene evaluar:

• Experiencia en proyectos comerciales o industriales similares.
• Capacidad para diseñar, instalar y mantener los sistemas.
• Claridad de los entregables, cálculos y especificaciones.
• Conocimiento de equipos Mini-Split, VRF y soluciones especializadas.
• Capacidad de coordinación con constructoras y demás contratistas.

Mundo Frío HVAC integra diseño, ingeniería, instalación y mantenimiento para proyectos en Colombia. Conozca sus servicios de climatización o solicite orientación desde la página de contacto .

Conclusión: una ingeniería que previene costos

El diseño e ingeniería HVAC permite tomar decisiones técnicas antes de comprar equipos o iniciar la obra. Las cinco etapas —información, cálculo, selección, coordinación y puesta en marcha— ayudan a obtener sistemas eficientes, confiables y fáciles de mantener. Para una constructora o empresa, el siguiente paso es definir los requerimientos del proyecto, reunir los planos disponibles y comparar una propuesta técnica completa, no solo el precio de los equipos.
